UPNP协议

UPnP简介

UPnP（Universal Plug and Play，通用即插即用）是一种网络协议集，旨在使网络设备（如计算机、打印机、智能家电、路由器等）能够在局域网内自动发现彼此并进行无缝通信，而无需复杂的配置。UPnP基于开放的互联网协议（如TCP/IP、HTTP、XML和SOAP），通过设备间的自动发现、控制和事件通知，实现设备间的互操作性。

UPnP的核心功能包括：

自动发现：设备接入网络后，可以通过SSDP（简单服务发现协议）广播自己的存在，其他设备或控制点可以检测到它。
自我描述：设备使用XML文件描述其功能和服务，控制点可以读取这些信息以了解设备能力。
动态配置：支持设备的即插即用，无需手动设置IP地址或端口映射。
事件通知：设备状态变化时，可以主动通知网络中的其他设备。

UPnP的应用场景

UPnP广泛应用于家庭网络和智能设备领域，以下是一些典型的应用场景：

端口映射（NAT穿越）
- 场景：在家庭路由器上，UPnP常用于自动配置端口映射。例如，游戏玩家使用P2P游戏（如《使命召唤》）或文件共享软件（如BitTorrent）时，UPnP可以自动打开所需的端口，简化网络设置。
- 优势：无需手动进入路由器界面配置，适合非技术用户。
智能家居设备互联
- 场景：智能灯泡、智能音箱（如Amazon Echo）、智能电视等设备通过UPnP发现彼此，用户可以用手机App控制这些设备。例如，手机检测到局域网内的智能电视并投屏播放视频。
- 优势：实现设备间的无缝协作，提升用户体验。
媒体共享与播放
- 场景：DLNA（数字生活网络联盟）基于UPnP实现媒体共享。例如，用户可以将电脑上的电影通过UPnP协议推送至支持DLNA的电视或播放器上。
- 优势：跨设备流媒体播放变得简单快捷。
网络打印与文件共享
- 场景：网络打印机通过UPnP被局域网内的电脑自动发现，用户无需手动安装驱动或配置IP即可打印。
- 优势：简化办公或家庭打印流程。
远程访问与监控
- 场景：家庭安防摄像头利用UPnP自动配置端口，用户可以通过互联网远程查看实时画面。
- 优势：便于非专业用户快速部署监控系统。

举例

假设你买了一台支持UPnP的智能音箱，接入Wi-Fi后：

**它通过SSDP广播：“我是一个音箱，支持播放音乐，描述文件在 **http://192.168.1.10/desc.xml”。
你的手机（装有支持UPnP的App）听到广播，读取描述文件，发现可以控制音量和播放。
你用手机点“播放”，音箱开始工作。
如果手机不支持UPnP，你可能得用音箱自带的手动配置方式（比如输入IP地址）。

UpNP协议栈

UPnP 的工作流程

发现：SSDP广播 → 获取描述文件（HTTP + XML）。
控制：发送SOAP请求（HTTP + XML）→ 设备执行命令。
通知：设备通过GENA推送状态变化（HTTP）

端口

标准端口：1900
随机端口：1600-1900

常见漏洞点

SYN洪水攻击

假设我们已经通过一些方法(如在局域网广播等)获得了某些设备UPnP服务的eventSubURL，下面就可以向UPnP设备发起一项订阅服务，格式如下:

SUBSCRIBE eventSubURLHTTP/1.1

NT:upnp:enent

Callback: deliveryURL

Host: upnp设备:upnp服务端口

若CALLBACL Value中定义了不止一个URL，则会按顺序尝试TCP连接，直到有一个连接成功。那么攻击者可在CALLBACK Value中精心构造多个URL，使每一个都无法连接成功，这样UPnP设备就会用多个SYN包依次对每个URL尝试TCP握手。假设攻击者可以操控很多个设备，就会导致受害设备遭受DDoS攻击。

数据逃逸

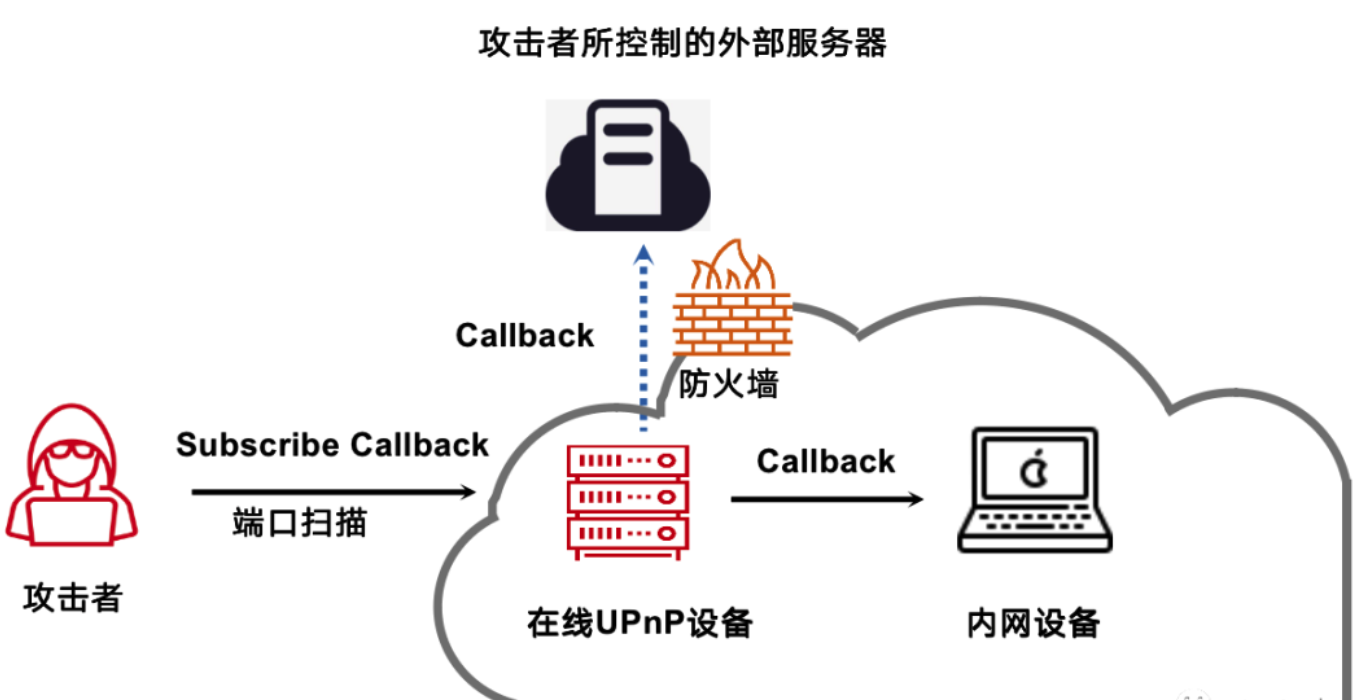

一般情况下，企业内部网络都有不同的安全等级划分。当攻击者渗透到企业内网时，若内网开启数据泄露防护系统，无法将获得的敏感数据传输出去，此时UPnP设备会是一个很好的跳板。

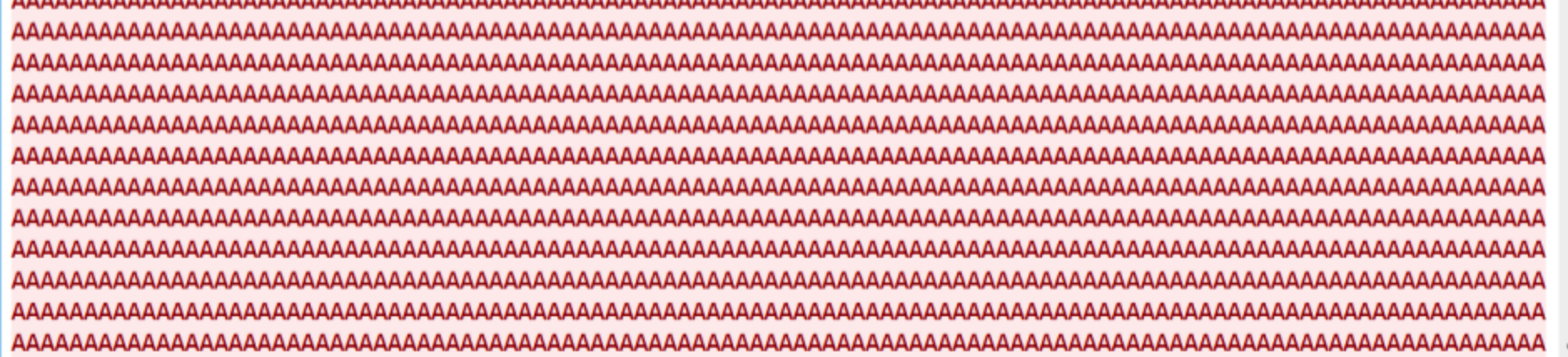

在RFC7230的3.1.1节[2]中，并没有对Request Line的长度做任何限制，这使得攻击者可以将数据通过Callback的URL值传输出去。如下图，某品牌智能电视一次请求就传输了2500KB的数据。

端口扫描

1. UPNP callstranger 漏洞 (CVE-2020-12695)

发现时间：2019年末由安全研究员Yunus Çadırcı发现，2020年6月公开。
漏洞描述：** **该漏洞存在于UPnP的SUBSCRIBE功能中，攻击者可以控制“Callback”头的值，导致类似于服务器端请求伪造（SSRF）的攻击。设备在处理SUBSCRIBE请求时，会根据Callback头发送数据到指定目标，而不对目标地址进行充分验证。

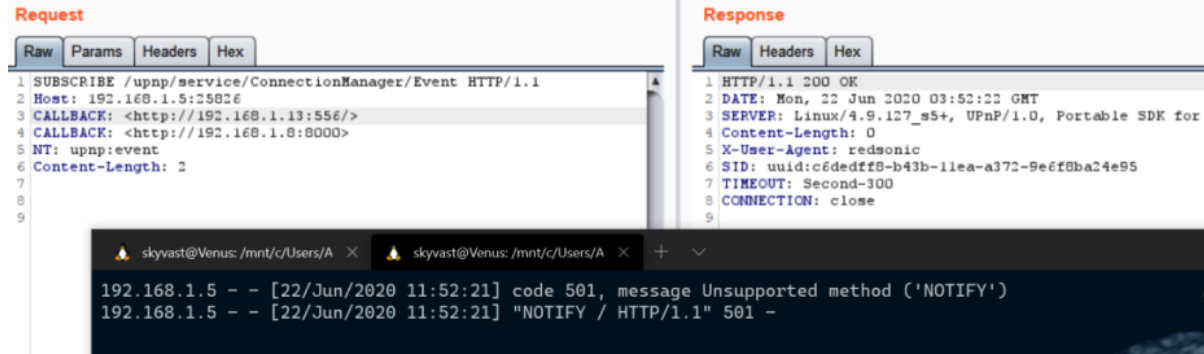

若CALLBACK定义了不止一个URL，则会按顺序尝试TCP连接，直到有一个成功，那么这个规则显然也可以用于端口扫描，如下图所示，假设攻击者需要扫描IP为192.168.1.13的555端口是否开启，那么攻击者只需要将某个可以监控的URL放置在后即可确认，若攻击者收到连接请求，则端口未开启，反之，则开启。

这里还是比较有意思，有点类web中的SSRF的利用了

定义：** **SUBSCRIBE 是 UPnP 中用于订阅设备事件的 HTTP 请求方法。控制点通过发送 SUBSCRIBE 请求，告诉设备：“当你的状态发生变化时，请通过指定的回调地址通知我。”
作用：** **它实现了 UPnP 的“事件通知”功能，让控制点可以动态监控设备状态，而无需频繁轮询（即主动询问设备状态）。
所属机制：** **SUBSCRIBE 是 GENA 协议的一部分，而 GENA 是 UPnP 协议栈中负责事件通知的模块，与 SSDP（发现）、SOAP（控制）并列。

1. 测试目标与背景

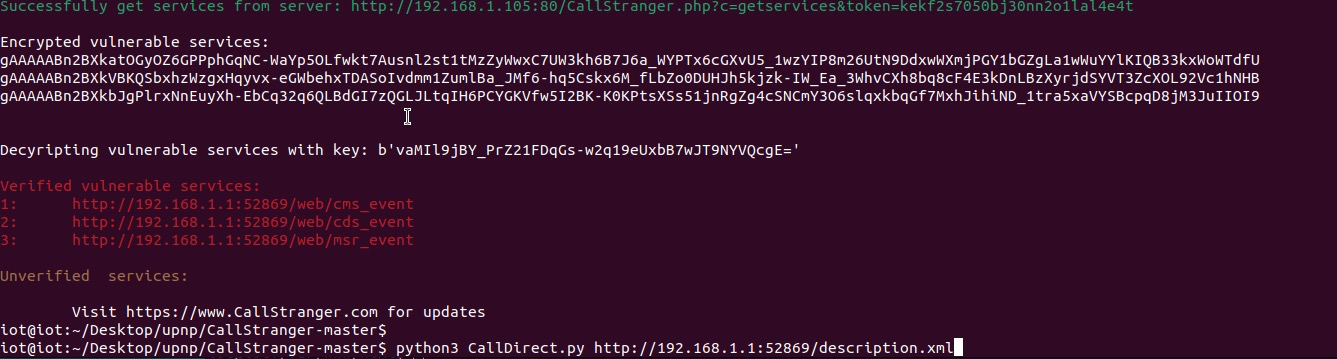

目标：验证 UPnP 设备是否会接受外部 CALLBACK 并发送 NOTIFY 请求，从而确认是否存在 CallStranger 漏洞。
前提：需要一个支持 UPnP 的设备（例如路由器或智能设备），以及对其网络地址和服务的访问权限。

这里我已经发现了查询访问列表和upnp的端口

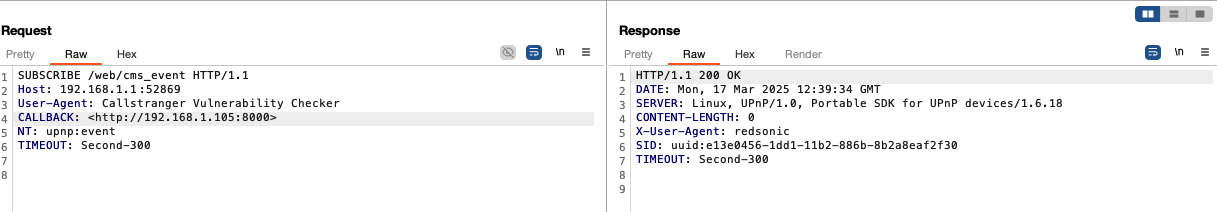

发送手动构造的 SUBSCRIBE 请求并检查设备响应。

SUBSCRIBE /web/cms_event HTTP/1.1
Host: 192.168.1.1	:52869
User-Agent: Callstranger Vulnerability Checker
CALLBACK: <http://192.168.1.105:8000>
NT: upnp:event
TIMEOUT: Second-300
